Машины плазменной резки

В комплект оборудования (машины) для механизированной плазменной резки входят:

Машины (станки) плазменной резки различаются:

  • по конструктивному исполнению - стационарные и переносные;
  • по способу размещения обрабатываемого листа - портального, портально-консольного или шарнирного типа;
  • по способу управления - с фотоэлектронным (фотокопировальным), электромагнитным (магнито-копировальным) или числовым программным управлением (ЧПУ);
  • по виду обрабатываемой продукции - листовой и профильный прокат, трубы и т.д.;
  • по количеству обрабатываемых листов - одноместные, двухместные и многоместные.

На машинах портального типа обрабатываемый лист располагается под ходовой частью, называемой порталом.

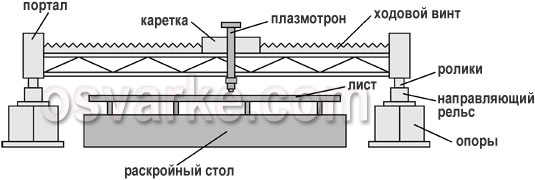

машина плазменной резки портального типа

Рисунок. Портальная машина плазменной резки

Плазменные резаки (их может быть несколько) установлены на каретке, которая перемещается в поперечном направлении с помощью ходового винта. Портал за счет роликов перемещается в продольном направлении по установленным на опорах рельсам. Обрабатываемый лист укладывается на раскройный стол.

В машинах плазменной резки наибольшее распространение получили следующие способы управления: фотоэлектронное, электромагнитное и программное.

При фотоэлектронном (фотокопировальном) управлении контур детали отслеживается по чертежу с помощью фотокопировального устройства. Фотоэлемент фиксирует различную интенсивность светового потока, отражаемого от белого фона или линии чертежа. Это позволяет удерживать линии в «поле зрения» фотоэлемента и отслеживать контур чертежа. Плазмотрон повторяет движения фотоэлемента, вырезая детали в соответствии с чертежом.

Электромагнитное (магнито-копировальное) управление используется в машинах шарнирного типа. Копировальное устройство состоит из электродвигателя, редуктора, электромагнита и металлического стержня, который намагничивается электромагнитом и одновременно вращается приводом. В качестве копира используется ранее вырезанная стальная деталь. За счет электромагнитных сил стержень прижимается к стальному копиру и обкатывается вокруг него. Траекторию движения металлического стержня повторяет шарнирная рама и, соответственно, плазмотрон, обеспечивая вырезку детали необходимого контура.

Программное управление процессом резки позволяет не только вырезать детали требуемого контура, но и задавать параметры резки в зависимости от толщины металла, вида реза и т. д. Программы для вырезки различных деталей могут храниться в памяти ЭВМ или на сменных носителях информации.


Источник: "Информационный сайт о сварке"
