Плазменные станки с ЧПУ PB6000 предназначены для автоматического раскроя металла: углеродистая сталь, нержавеющая и легированные стали, цветные металлы, сплавы.

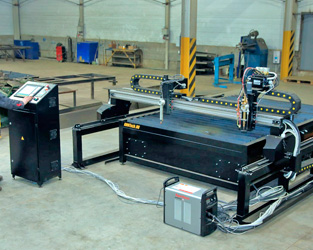

Станок плазменной резки с ЧПУ PB6000 - резка металла большой толщины и габаритов при высокой точности и производительности
Заполните и пришлите опросный лист и мы предложим Вам оптимальную комплектацию плазменного станка
Станки газовой и плазменной резки PB6000 это:
► размер раскраиваемого листа 2000*6000 мм, удлинение до 12000 мм
► газовая и плазменная резка
► плазменный портал независим от раскройного стола
► плазменный аппарат Hypertherm, толщина плазменной резки до 80 мм, газовой резки - до 300 мм
► скорость перемещения плазмотрона до 20 м/мин
► система перемещения плазменного станка - рейка/шестерня , по оси Z - ШВП,
► система поддержания высоты плазмотрона, поиск металла, магнитная антиломалка
► профильные направляющие HIWIN
► сервошаговые двигатели Leadshine/серводвигатели
► программа RTM Control либо EdgeConnect , SheetCam,
► промышленное ЧПУ на базе Windows 10
► гарантийное и послегарантийное обслуживание
► российское производство
Особенности станков плазменной резки с ЧПУ PB6000:
► cистема секционной вытяжки газов с косым исполнением бункеров с отводом газа в зоне резки – 100% удаление отработанных газов, два вытяжных канала
► серво-шаговые двигатели – обратная связь с ЧПУ гарантирует исключение потери шагов. Отклонение от заданных координат сразу же регистрируется, и контроллер станка
автоматически компенсирует погрешность
► портал плазменного станка - гарантия высокой точности резки:
увеличенная толщина стенок и ширина портала
наличие внутренних поперечных ребер из металла
конструкция из экструдированного алюминиевого профиля, в металлическом корпусе
система двухстороннего привода.
► стальные лифтовые направляющие на оси Х - надежная и долговечная
эксплуатация; безлюфтовое ровное движение; закрытые подшипники
► стойка ЧПУ позволяет устанавливать Cad-программы. Экран 19``, USB
► производитель является официальным дилером Hypertherm (США)
Плазменный станок PB6000 с успехом применяется при изготовлении:
с/х техники и запчастей к ней
металлоконструкций
оборонного оснащения
оказание услуг по металлообработке
строительных конструкций
судов и кораблей
Станки плазменной и газовой резки с ЧПУ PB6000
Плазменный аппарат
Hypertherm
Рабочая зона, мм
6000x2000
Ход по оси Z, мм
200
Толщина обрабатываемого металла плазма/газ, мм
80/300
Скорость перемещения, м/мин
20
Точность позиционирования, мм
0,1
Высота стола, мм
750
Привод по осям X, Y, Z
сервошаговые двигатели Leadshine/сервоприводы
Перемещение X, Y
шестерня-рейка
Перемещение Z
шарико-винтовая пара
Система ЧПУ
RTM Control либо EdgeConnect , функции полной диагностики системы с экрана, программного поворота раскладки, 2 уровня доступа;
стойка управления – металлический вентилируемый корпус
Мощность станка, кВт
1
Максимальная нагрузка на стол, кг/м кв.
375
Масса портала , кг
1000
Питание станка
220 В/50Гц
Раскройный стол
стол для резки с системой 12-ти секционной вытяжки;
приводы открытия секций – пневматические;
Система автоматического контроля высоты
интегрированный TorchHeightController
Программное обеспечение
SheetCam
Кабели
Кабели и металлические рукава LappKabel (Германия) перемещаются в защитном гибком кабель-канале производства IGUS (Германия)
Услуги
монтажные и пусконаладочные работы, обучение эксплуатации
Гарантия
на станки - 12 месяцев, установки Hypertherm - 36 месяцев
Опционально
• модуль для резки труб от 50 мм до 500 мм
• вентилятор ВР 280-46-(4.0/1500) ЛО
• набор оригинальных расходных материалов Hypertherm.
• компрессор поршневой Remeza СБ-4/С-100.lb50.
• электромеханический стабилизатор напряжения, 1.5 кВт, 220V.
• осушитель + фильтрационный модуль SMC.
• пульт дистанционного управления станком плазменной резки.
• ЗИП-комплект установки РМ6000.
• лицензионное программное обеспечение PlasmaCalc&Nest (вкл. Автораскладку по листу металла).
• независимый суппорт с лифтом оси Z для газовой резки (до 300 мм):
- автоматическая система слежения за высотой резки (Gas Height Controller);
- газовый резак Harris198 (с мундштуками);
- система автоматического розжига резака.
• способы увеличения точности оборудования, износостойкости, скоростных характеристик
- комплектация сервоприводами Panasonic/Delta Electronics и планетарными редукторами на оси X, Y в замен серво-шаговым приводам Leadshine
- комплектация калёными зубчатыми рейками - шестернями Gudel (Швейцария) класс точности Q6 (0,04 мм./м.) в замен базовым рейкам-шестерням
Цена, от, рублей
1 200 000
▼ доставка - самовывоз или транспортной компанией за счет Покупателя
▼ форма оплаты: 100% предоплата по схеме:
- 70% - аванс
- 30% - по готовности станка у производителя
▼ срок изготовления - до 45 рабочих дней с момента авансирования
▼ отгрузка осуществляются непосредственно с заводов и оптовых баз. При необходимости возможны прямые поставки от производителей и оптовиков
Варианты источников плазменной резки
Hypertherm Powermax 45 (прожиг до 10 мм, макс - 25)
Hypertherm Powermax 65 (прожиг до 12 мм, макс -32 )
Hypertherm Powermax 85 (прожиг до 16 мм, макс -38 )
Hypertherm Powermax 105 (прожиг до 20 мм, макс - 50 мм)
Hypertherm Powermax 125 (прожиг до 25 мм, макс - 57 мм)
Hypertherm MaxPro 200 (прожиг до 32 мм, макс - 75 мм)
